D371X不銹鋼渦輪對夾式蝶閥

所屬類別：蝶閥系列

產品名稱：D371X不銹鋼渦輪對夾式蝶閥

產品標簽：D371X蝸輪對夾式蝶閥,蝸輪對夾式不銹鋼蝶閥,蝸輪對夾式軟密封蝶閥

更新時間：2021/2/13 16:36:36

訪問統計：

一、D371X蝸輪對夾式軟密封蝶閥--概述

D371X蝸輪對夾式軟密封蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、D371X蝸輪對夾式軟密封蝶閥--特點

1、D371X 蝸輪對夾式軟密封蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

三、D371X蝸輪對夾式軟密封蝶閥--執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

四、D371X蝸輪對夾式軟密封蝶閥--主要參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

五、主要零部件材料

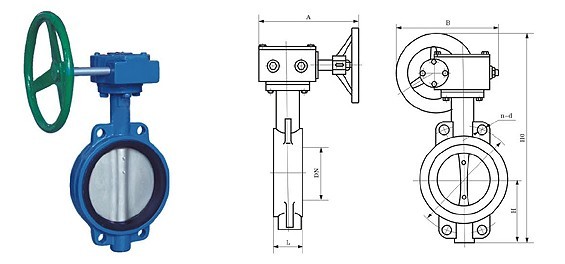

六、主要外形連接尺寸
