ZZYP自力式壓力調節閥

所屬類別：調節閥系列

產品名稱：ZZYP自力式壓力調節閥

產品標簽：ZZYP型自力式壓力調節閥,ZZYP自力式調節閥

更新時間：2021/2/15 21:42:32

訪問統計：

ZZYP型自力式壓力調節閥概述：

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。

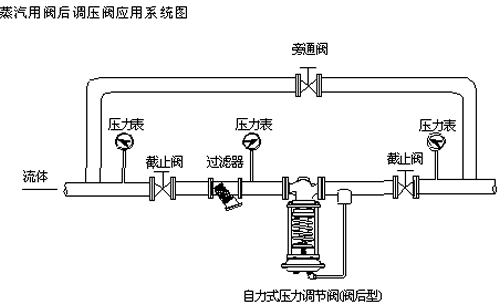

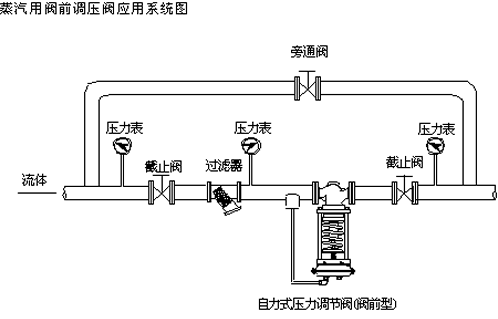

閥前調節壓力（K）型、閥后調節壓力（B）型 安裝典型：

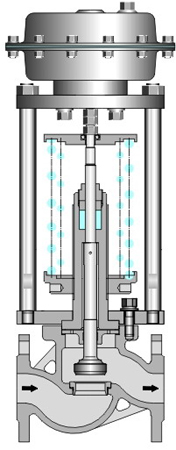

ZZYP型自力式壓力調節閥是由閥體、閥座、閥芯、平衡彈簧等部件組成，是一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。該產品zui大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。

【一】本系列產品執行機構有：薄膜式、活塞式兩種；作用形式有：閥前壓力調節（泄壓持壓型），閥后壓力調節（減壓穩壓型）；附設隔溫冷凝罐可在≤350℃溫度下使用。根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到很好的控制效果。

【二】主要零部件材質：

材料代號		C（WCB）	P（304）	R（316）
主要零部件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

【三】主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		7	11	20	30	48	75	120	190
額定行程		8		10		14	20		25	40		50
允許壓差（MPa）		2.5		2.0			1.6			1.0
公稱壓力（MPa）		1.6 4.0 6.4
流量特性		快開
壓力調節范圍（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800 780～900、880～1000、600～1500、1000～2500
調節精度（%）		±5
工作溫度℃		液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況）
適用介質		執水、氣體、蒸汽、低粘度介質
允許泄漏量	硬密封（L/h）	單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級
	軟密封（ml/min）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
減壓比	****	10
	****	1.25

注：壓力調節范圍可根據用戶要求進行制做

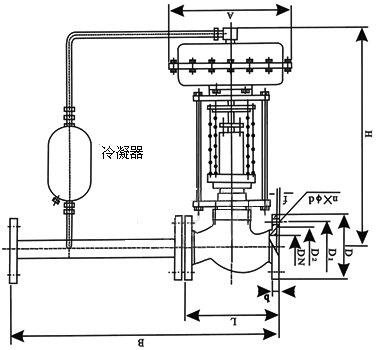

【四】ZZY型自力式壓力調節閥外形連接尺寸：

公稱通徑(DN)			20	25	32		40	50	65	80	100	125	150	200
L		PN16、40	150	160	180		200	230	290	310	350	400	480	600
		PN64	230	230	260		260	300	340	380	430	500	550	650
B			383		512			603	862		1023	1380		1800
H	壓力調節 范圍 MPa	15～140	475		520			540	710		780	840	880	915
		130～300	455		500			520	690		760	800	870	880
		280～500	450		490			510	680		750	790	860	870
		480～1000	445		480				670		740	780	850	860
		600～1500	445		570			600	820		890	950		1000
		1000～2500	445		570			600	820		890	950		1000
A	壓力調節 范圍 MPa	15～140	φ280		φ308
		130～300	φ230
		280～1000	φ176						φ194			φ280
		600～2500	φ85			φ96
導壓管接口螺紋			M16×15
