JQ641FM進料閥

一、JQ641FM進料閥概述：

閘板和閘桿獨特的結構設計使得閥門關閉的過程中，閥板自旋。 這樣就實現了閥板同閥座的自吻合密封和閥板的均勻磨損，在具有研磨性物料的介質中可實現持久的密封性能。啟閉靈活，密封可靠。

二、主要規格參數：

陶瓷閥門國家標準：JB/T10529-2005

設計制造標準： API6D-2008、API608-2002

結構長度標準：GB/T 12221-2005 、ANSI B16.10

連接法蘭標準：GB/T 9113、ANSI B16.5

壓力溫度等級：GB/T 12224-2005、ASMEB16.34-2004

試驗檢驗標準：GB/T 13927-2008API 598

三、主要產品特點：

1.該陶瓷出料閥采用結構陶瓷做密封副，耐沖刷,耐磨性好；

2.撐開式雙閘板密封結構，啟閉過程中閘板自旋，有拋光自潔功能，閥門關閉時雙向密封，啟閉靈活；

3.根據不同工況可設置吹掃口、自動吹掃系統，適用于干灰、渣漿、物料等介質的輸送，積灰少，無卡澀，維護簡單，使用壽命長。

鐘罩式翻板進料閥產品簡介：

鐘罩式翻板進料閥主要用于電力干除灰系統倉泵進料閥，也可用于礦山、冶金、造紙和化工行業的氣力輸灰系統。進料閥直接與倉泵連接并融為一體，由氣缸驅動搖臂做90°旋轉實現閥門啟閉功能。這種結構的進料閥可以滿足倉泵中氣輸干灰的惡劣條件，其氟橡膠的密封面對干灰微粒有較大的包容性，不易磨損，并可耐250℃以下的高溫，密封件可直接更換。本閥門鐘罩形的閥腔不易結灰，閥體上開出的手孔可以在線更換內部的密封零件，維修方便。

鐘罩式翻板進料閥特點與用途：

1、本進料閥專用于發電廠干灰系統，濃向輸送倉泵進料用閥門。工作由直行程氣缸帶動，可頻繁工作，每小時可達6-10次，氣源壓力為0.4-0.6MPa。

2、本閥閥體材質為鑄鋼和焊接件兩種。閥板與閥座和所有密封件均采用氟橡膠，耐溫可達250o左右，本閥的所有密封件可定期更換。

3、本閥密封性能好，耐磨性強，啟動負荷小，卡灰及積灰現象少，使用壽命長。本閥門有流體阻力小，啟閉省力，全開時受介質沖蝕小，安裝方便等特點，主要用于介質的切斷。

鐘罩式翻板進料閥應用規范：

鐘罩式翻板進料閥零件材料：

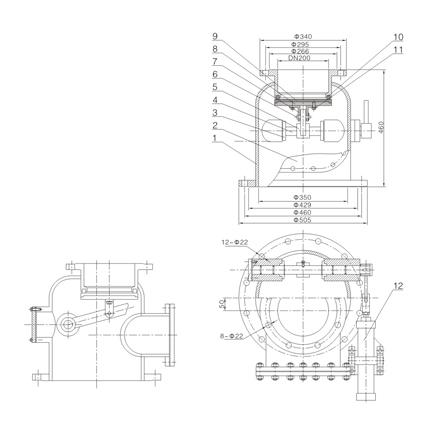

鐘罩式翻板進料閥外形結構圖：

鐘罩式翻板進料閥連接尺寸：
