產品概述：HH48X、HH49X微阻緩閉蝶式止回閥產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐摩損、使用壽命長，油壓、緩壓不受介質影響，有較好節能 效果等特點。

主要技術參數：

公稱壓力：1.0～2.5MPa

公稱通徑: 40~1000mm

適用介質：清水、海水、污水

適用溫度：0～80℃ （如需要，可達到200℃）

法蘭標準：GB/T 17241.6  GB/T 9113

試驗標準：GB/T 13927   AP 1598

主要零件材料：

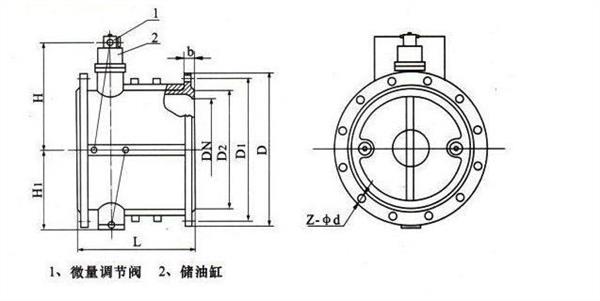

主要外形尺寸：

產品原理：

HH48X /HH49X微阻緩閉蝶式止回閥、微阻緩閉蝶型消聲止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城巿排污的較佳選擇。

產品特點：

1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。

2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。

3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。

4、橡膠緩沖，啟閉平穩，無震動，無噪音。

5、比老式止回閥流阻小，有明顯的節能效果。

安裝：

1、消聲緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的最好采用水平方向安裝。

2、安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致。

3、在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。

4、在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
